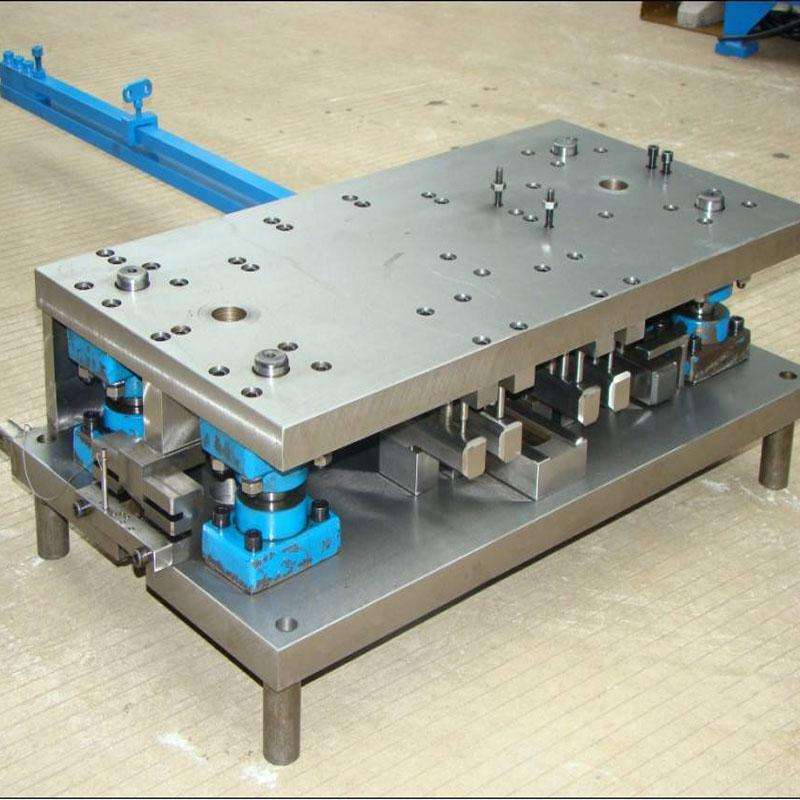

一、衝壓模具的分類

1.根據工藝性質分類

a.衝裁模：沿封閉或敞開的輪廓線使材料產生分離的模具。如落料模、衝孔模、切斷模、切口模、切邊模、剖切模等。

b.彎曲模：使板料毛坯或其他坯料沿著直線（彎曲線）產生彎曲變形，從而獲得一定角度和形狀的工件的模具。

c.拉深模：是把板料毛坯製成開口空心件，或使空心件進一步改變形狀和尺寸的模具。

d.成形模：是將毛坯或半成品工件按圖凸、凹模的形狀直接複製成形，而材料本身僅產生局部塑性變形的模具。如脹形模、縮口模、擴口模、起伏成形模、翻邊模、整形模等。

e. 鉚合模：是借用外力使參與的零件按照一定的順序和方式連接或搭接在一起，進而形成一個整體

2.根據工序組合程度分類

a.單工序模：在壓力機的一次行程中，隻完成一道衝壓工序的模具。

b.複合模：隻有一個工位，在壓力機的一次行程中，在同一工位上同時完成兩道或兩道以上衝壓工序的模具。

c.級進模：（也稱連續模） 在毛坯的送進方向上，具有兩個或更多的工位，在壓力機的一次行程中，在不同的工位上逐次完成兩道或兩道以上衝壓工序的模具。

d.傳遞模：綜合了單工序模和級進模的特點，利用機械手傳遞係統，實現產品的模內快速傳遞，可以大大提高產品的生產效率，減低產品的生產成本，節儉材料成本，並且質量穩定可靠。

3.依產品的加工方法分類

依產品加工方法的不同，可將模具分成衝剪模具、彎曲模具、抽製模具、成形模具和壓縮模具等五大類。

a. 衝剪模具：是以剪切作用完成工作的，常用的形式有剪斷衝模、下料衝模、衝孔衝模、修邊衝模、整緣衝模、拉孔衝模和衝切模具。

b.彎曲模具：是將平整的毛胚彎成一個角度的形狀，視零件的形狀、精度及生產量的多寡，乃有多種不同形式的模具，如普通彎曲衝模、凸輪彎曲衝模、卷邊衝模、圓弧彎曲衝模、折彎衝縫衝模與扭曲衝模等。

c.抽製模具：抽製模具是將平麵毛胚製成有底無縫容器。

d.成形模具：指用各種局部變形的方法來改變毛胚的形狀，其形式有凸張成形衝模、卷緣成形衝模、頸縮成形衝模、孔凸緣成形衝模、圓緣成形衝模。

e.壓縮模具：是利用強大的壓力，使金屬毛胚流動變形，成為所需的形狀，其種類有擠製衝模、壓花衝模、壓印衝模、端壓衝模。

二、衝壓模具術語基礎知識

1、卷邊：卷邊是將工序件邊緣卷成接近封閉圓形的一種衝壓工序。卷邊圓形的軸線呈直線形。

2、卷緣：卷緣是將空心件上口邊緣卷成接近封閉圓形的一種衝壓工序。

3、拉延：拉延是把平直毛料或工序件變為曲麵形的一種衝壓工序，曲麵主要依靠位於凸模底部材料的延伸形成。

4、拉彎：拉彎是在拉力與彎矩共同作用下實現彎曲變形，使整個彎曲橫斷麵全部受拉伸應力的一種衝壓工序。

5、脹形：脹形是將空心件或管狀件沿徑向往外擴張的一種衝壓工序。剖切剖切是將成形工序件一分為幾的一種衝壓工序。

6、校平：校平是提高局部或整體平麵型零件平直度的一種衝壓工序。起伏成形

7、起伏成形：依靠材料的延伸使工序件形成局部凹陷或凸起的衝壓工序。起伏成形中材料厚度的改變為非意圖性的，即厚度的少量改變是變形過程中自然形成的，不是設計指定的要求。

8、彎曲：彎曲是利用壓力使材料產生塑性變形，從而被彎成有一定曲率、一定角度的形狀的一種衝壓工序。

9、鑿切：鑿切是利用尖刃的鑿切模進行的落料或衝孔工序。鑿切並無下模，墊在材料下麵的隻是平板，被衝材料絕大多數是非金屬。

10、深孔衝裁：深孔衝裁是孔徑等於或小於被衝材料厚度時的衝孔工序。

11、落料：落料是將材料沿封閉輪廓分離的一種衝壓工序，被分離的材料成為工件或工序件，大多數是平麵形的。

12、縮口：縮口是將空心件或管狀件敞口處加壓使其縮小的一種衝壓工序。

13、整形：整形是依靠材料流動，少量改變工序件形狀和尺寸，以保證工件精度的一種衝壓工序。

14、整修：整修是沿外形或內形輪廓切去少量材料，從而提高邊緣光潔度和垂直度的一種衝壓工序。整修工序一般也同時提高尺寸精度。

15、翻孔：翻孔是沿內孔周圍將材料翻成側立凸緣的一種衝壓工序。

16、翻邊：翻邊是沿外形曲線周圍將材料翻成側立短邊的一種衝壓工序。

17、拉深：拉深是把平直毛料或工序件變為空心件，或者把空心件進一步改變形狀和尺寸的一種衝壓工序。拉深時空心件主要依靠位於凸模底部以外的材料流入凹模而形成。

18、連續拉深：連續拉深是在條料（卷料）上，用同一副模具（連續拉深模）通過多次拉深逐步形成所需形狀和尺寸的一種衝壓方法。

19、變薄拉深：變薄拉深是把空心工序件進一步改變形狀和尺寸，意圖性地把側壁減薄的一種拉深工序。

20、反拉深：反拉深是把空心工序件內壁外翻的一種拉深工序。

21、差溫拉深：差溫拉深是利用加熱、冷卻手段，使待變形部分材料的溫度遠高於已變形部分材料的溫度，從而提高變形程度的一種拉深工序。

22、液壓拉深：液壓拉深是利用盛在剛性或柔性容器內的液體，代替凸模或凹模以形成空心件的一種拉深工序。

23、壓筋：壓筋是起伏成形的一種。當局部起伏以筋形式出現時，相應的起伏成形工序稱為壓筋。
